قم بتوفير مصدرين مستقلين لزيت الختم الدائري لإغلاق البلاط ، وتأكد من أن ضغط زيت الختم أعلى من ضغط الغاز فيه المولد ، تأكد من أن ضغط الزيت على جانب الهيدروجين والجانب الهوائي لبلاط الختم متساوي ، وأن فرق الضغط يقتصر على حوالي 0.085 ميجا باسكال.
يتم تبريد زيت الختم بواسطة مبرد زيت الختم لإزالة الحرارة الناتجة عن فقدان الاحتكاك بين بلاط الختم والعمود والتأكد من التحكم في درجة حرارة البلاط والزيت ضمن النطاق المطلوب.من خلال مرشح الزيت ، تتم إزالة الشوائب الموجودة في الزيت لضمان نظافة زيت الختم.
مخطط مبدأ العمل لنظام زيت الختم
ثلاثة ، طريق النفط الختم فارغ الجانب
تحصل مضخة زيت مانع تسرب التيار المتردد من جانب الهواء على مصدر الزيت من الخزان الموجود بجانب الهواء.يقوم بضغط جزء من الزيت ويضخه في الجانب الفارغ من بلاط الختم من خلال مبرد الزيت والفلتر ، بينما يتدفق الجزء الآخر من الزيت إلى مدخل مضخة الزيت الجانبية الفارغة عبر صمام الضغط التفاضلي الرئيسي.من خلال تعديل صمام تنظيم الضغط التفاضلي ، فإن ضغط الزيت للختم الجانبي الفارغ في بلاط الختم يكون دائمًا أعلى بـ 0.085 ميجا باسكال من ضغط الغاز في المولد.تقوم مضخة الختم DC الجانبية الفارغة بتدوير الزيت بنفس الطريقة.
أربعة.دائرة زيت الختم الجانبية الهيدروجين
تحصل مضخة زيت الختم الجانبي للهيدروجين على مصدر الزيت من صندوق التحكم في عودة الزيت الجانبي الهيدروجين.يتم ضغط بعض الزيت وحقنه في جانب الهيدروجين لبلاط الختم من خلال مبرد الزيت وفلتر الزيت وصمام التوازن.تم تجهيز مضخة الزيت بأنبوب جانبي لضبط ضغط الزيت تقريبًا على جانب الهيدروجين من خلال صمام خانق.يتم ضبط ضغط الزيت الجانبي للهيدروجين بواسطة صمام التوازن ، ويتم تتبع ضغط الزيت الجانبي الفارغ تلقائيًا إلى نفس المستوى.تدور مضخة زيت الختم DC الجانبية للهيدروجين بنفس الطريقة.
اختصار فعل مربع defoaming
يتدفق الزيت من بلاط الختم على جانب الهيدروجين أولاً إلى غرفة إزالة الرغوة ، حيث يمكن للغاز أن يتوسع ويهرب من الزيت.يتم تثبيت صندوق إزالة الرغوة في غطاء النصف السفلي السفلي للمولد ، ومستوى الزيت في الصندوق ليس مرتفعًا جدًا من خلال جهاز فائض الأنبوب المستقيم.يتم توفير طرف البخار ونهاية الإثارة لصندوق إزالة الرغوة بواحد على التوالي ، ويتم تثبيت أنبوب على شكل حرف U على أنبوب التوصيل بين الاثنين لمنع اختلاف ضغط المروحة بين طرف البخار ونهاية الإثارة من عدم الاتساق ، بحيث يتم تدوير دخان الزيت في المولد.صندوق Defoaming مجهز بمفتاح إنذار بمستوى الزيت العالي من النوع العائم ، يستخدم لمراقبة مستوى الزيت في صندوق إزالة الرغوة ، ومنع المولد من دخول الزيت
صمام الضغط التفاضلي
يحتوي نظام زيت الختم على اثنين من صمامات الضغط التفاضلية.يتم توصيل صمام الضغط التفاضلي الرئيسي لإغلاق مدخل ومخرج مضخة الزيت على جانب الهواء ، ويلعب دور تنظيم الضغط الجانبي.الإشارات مأخوذة من ضغط الرياح في المولد وضغط الزيت في الختم الجانبي.ينظم الصمام تلقائيًا التدفق الجانبي لضمان أن يكون ضغط الزيت في مانع التسرب الجانبي أعلى دائمًا بـ 0.085 ميجا باسكال من ضغط الغاز في المولد.
يتم توصيل صمام الضغط التفاضلي الاحتياطي في سلسلة مع مسارات الزيت الاحتياطية ذات الضغط العالي والضغط المنخفض على جانب الهواء للتأكد من أن ضغط الزيت لزيت الختم الاحتياطي يكون دائمًا 0.056 ميجا باسكال أعلى من ضغط الهواء في الماكينة.

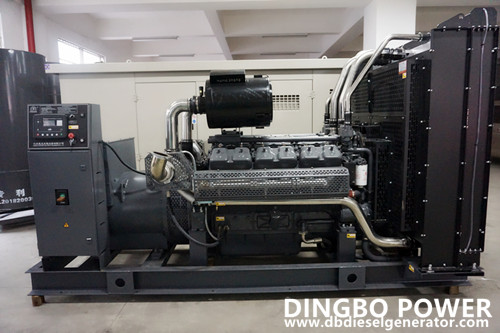

تأسست شركة Guangxi Dingbo Power Equipment Manufacturing Co. ، Ltd. في عام 2006 ، وهي شركة مصنعة لمولدات الديزل في الصين ، والتي تدمج تصميم مجموعة مولدات الديزل وتوريدها وتشغيلها وصيانتها.يغطي المنتج الكمون ، بيركنز ، Volvo ، Yuchai ، Shangchai ، Deutz ، Ricardo ، MTU ، Weichai وما إلى ذلك مع نطاق طاقة 20kw-3000kw ، وأصبح مصنع OEM ومركز التكنولوجيا.
