¿Los grupos electrógenos móviles necesitan estar conectados a tierra?

1. Estructura y función de los grupos electrógenos móviles

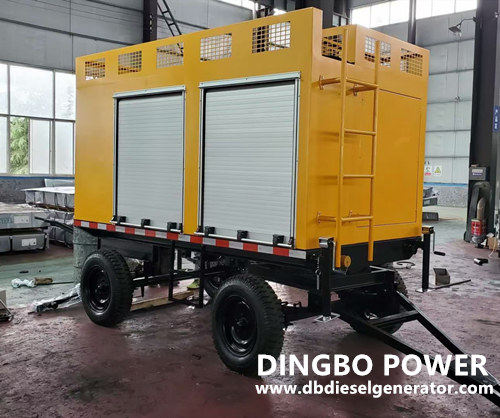

El bastidor del remolque del grupo electrógeno móvil está soldado con vigas ranuradas, con una selección de nodos razonable, alta resistencia y buena rigidez;Al mismo tiempo, está equipado con una estructura de suspensión de ballestas.El remolque adopta un marco de tracción tipo pasador ajustable en altura, adecuado para remolcar vehículos de varias alturas;Adoptando un eje recto soldado con tubo de acero circular, la estructura es compacta y confiable.Las cuatro esquinas del marco están equipadas con dispositivos de soporte mecánico, equipados con frenado de servicio inercial, frenado de estacionamiento y frenado de emergencia para garantizar la seguridad de la unidad en diversas condiciones.Hay una rueda de apoyo frente al marco, que no solo soporta la carga vertical de la unidad, sino que también tiene una función de guía.Todo el vehículo está equipado con luces indicadoras de giro y de freno, así como con enchufes estándar para las luces traseras.La serie de grupos electrógenos diesel móviles tiene una variedad de estructuras y funciones: manual, tres ruedas, cuatro ruedas, estación de energía para automóviles, estación de energía para remolque, estación de energía móvil de bajo ruido, estación de energía de contenedores móviles , vehículo de ingeniería eléctrica, etc. El generador móvil Dingbo está diseñado y producido en referencia a la estructura de múltiples centrales eléctricas móviles externas, y tiene un buen rendimiento operativo y de seguridad.Existen las siguientes opciones de configuración:

(1).Tracción: adopción de ganchos móviles, plataforma giratoria de 180 °, dirección flexible y operación conveniente.

(2).Frenado: Equipado con una interfaz de freno de aire confiable y un sistema de freno manual, lo que garantiza la seguridad durante la conducción.

(3).Soporte: Para garantizar la estabilidad del camión motorizado durante la operación, está equipado con un dispositivo de soporte mecánico o hidráulico 4R.

(4).Puertas y ventanas: hay ventanas de ventilación en la parte delantera, puertas opuestas en la parte trasera y puertas en ambos lados para que los operadores entren y salgan.

(5).Tamaño de la carrocería del automóvil: el tamaño de la carrocería del automóvil depende de las especificaciones, y el operador puede caminar para facilitar la operación y el mantenimiento.

(6).Apariencia: la pintura está hecha de pintura de polímero de poliuretano y el usuario puede personalizar el color.El tubo de escape adopta un escape superior o inferior para garantizar la estética.El texto y la decoración en el exterior de la carrocería del automóvil se pueden hacer de acuerdo con los requisitos del usuario.

(7).Protección contra incendios: El vehículo puede equiparse con dos extintores.

2. hacer grupos electrógenos móviles necesita estar conectado a tierra?

Los grupos electrógenos móviles requieren conexión a tierra.Desde la perspectiva de la producción de seguridad, independientemente del tamaño del generador, ya sea un generador móvil o fijo, si su voltaje de salida es de 380 V, el punto central debe estar conectado a tierra y la carcasa del generador también debe estar conectada a tierra.Si el voltaje es de 3-10 KV, el punto central no está conectado a tierra, pero la carcasa del generador debe estar conectada a tierra.Para un generador de 380 V, si el punto central del generador no está conectado a tierra cuando uno de los cables vivos está conectado a tierra, el voltaje de los otros dos cables vivos a tierra aumentará de 220 V a 380 V, aumentando el riesgo de descarga eléctrica personal.Por lo tanto, la conexión a tierra es necesaria.La conexión a tierra de la carcasa del generador es para evitar daños al borde del cable vivo dentro del generador y el contacto con el núcleo de hierro.Si la carcasa no está conectada a tierra, no solo es difícil determinar la falla y no se puede disparar a tiempo, sino que también habrá voltaje en la carcasa del generador, lo que representa un riesgo de descarga eléctrica para quienes están en contacto.

Los grupos electrógenos móviles son adecuados para sitios de construcción, criaderos a gran escala, minería al aire libre, entrevistas al aire libre con los medios, etc.Por lo tanto, la conexión a tierra es más necesaria y se deben tomar precauciones de seguridad.

Los grupos electrógenos móviles pueden extender su vida útil siguiendo los métodos de operación correctos.Dingbo Power recomienda a los clientes que consulten el manual de operación del grupo electrógeno móvil para la implementación.¿Cuál es el motivo de la conexión a tierra durante el uso?

3. Se entiende por puesta a tierra de trabajo la puesta a tierra del punto neutro, con la finalidad de:

(1) Reducir el voltaje de descarga eléctrica.En un sistema donde el punto neutral de un Generador listo no está conectado a tierra, cuando la fase está conectada a tierra y el cuerpo humano toca las otras dos fases, el voltaje de la descarga eléctrica es más de 1,7 veces el voltaje de la fase;Para los sistemas con puesta a tierra neutra, el voltaje de la descarga eléctrica cae cerca o igual al voltaje de fase.

(2) Cortar rápidamente el equipo defectuoso.Para sistemas con puntos neutros sin conexión a tierra, debido a la presencia de capacitancia y resistencia de borde entre el conductor y la tierra durante la puesta a tierra de fase, se puede formar una ruta de corriente.La corriente de conexión a tierra es lo suficientemente pequeña como para hacer que el dispositivo de protección funcione y corte la fuente de alimentación, lo que no puede garantizar la seguridad personal;Para el sistema de puesta a tierra del punto neutro, cuando la corriente de puesta a tierra es grande después de que la fase está puesta a tierra, el dispositivo de protección actuará rápidamente para desconectar el punto de falla.

(3) Reducir el nivel del borde del equipo eléctrico a tierra.En un sistema donde el punto neutro no está puesto a tierra, cuando la fase está puesta a tierra, el voltaje de tierra de las otras dos fases aumentará hasta el voltaje de línea;Para sistemas con puesta a tierra neutra, cuando la fase está puesta a tierra, el voltaje de tierra de las otras dos fases solo está cerca del voltaje de fase, lo que puede reducir el nivel de borde de los equipos eléctricos y las líneas de transmisión.

4. Puesta a tierra de protección

La conexión a tierra de protección de los grupos electrógenos se usa comúnmente en sistemas de bajo voltaje donde el punto neutral no está conectado a tierra.Su función es: cuando la estructura de borde de cierto devanado del motor ha sido dañada y la carcasa está electrificada, si no está puesta a tierra y el cuerpo humano toca la carcasa, equivale a una descarga eléctrica monofásica, y puede haber riesgo de descarga eléctrica.Si se usa una puesta a tierra de protección, cuando el cuerpo humano toca la carcasa, debido a la conexión paralela entre la resistencia del cuerpo humano y la resistencia de puesta a tierra, la resistencia del cuerpo humano es mucho mayor que la resistencia de puesta a tierra, y la corriente que pasa a través del cuerpo humano es muy pequeño, por lo que no hay riesgo de descarga eléctrica.

5. Conexión del neutro de protección

La conexión neutra de protección se usa a menudo en sistemas de bajo voltaje con puesta a tierra neutra.Su función es utilizar una conexión neutra de protección para formar un cortocircuito monofásico cuando la estructura del borde del devanado de un motor está dañada y conectada a la carcasa.La corriente puede fusionar rápidamente el fusible en esta fase, y la carcasa ya no está activa.Incluso si el cuerpo humano toca la carcasa antes de que se funda el fusible, la resistencia del cuerpo humano es mucho mayor que la resistencia de la línea y la corriente que pasa por el cuerpo humano es muy pequeña, por lo que no hay riesgo de descarga eléctrica.

La instalación de grupos electrógenos móviles también requiere habilidades.A continuación, Kangwo le enseñará las habilidades de instalación de grupos electrógenos móviles mano a mano.

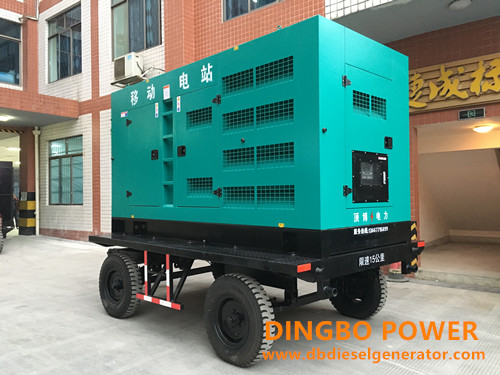

Los generadores móviles se instalan principalmente en plataformas móviles como automóviles, remolques o remolques, y sus requisitos de diseño de instalación son los siguientes.

1. La plataforma debe seleccionarse en un lugar sólido, plano y seco.En general, no es necesario tomar medidas fijas entre la plataforma y el suelo, pero se debe asegurar que el chasis de la unidad sea estable.

2. Verifique la firmeza y corrección de las conexiones en cada punto de conexión, especialmente los pernos de cimentación, los acoplamientos y el cableado entre el generador y el sistema de excitación.

3. Entierre el dispositivo de conexión a tierra del equipo de acuerdo con los requisitos especificados y conecte firmemente el cable de conexión a tierra.Cuando el grupo electrógeno diesel esté funcionando al aire libre, se tomarán las medidas necesarias para evitar la lluvia, la humedad, la nieve, el sol y la arena, a fin de evitar accidentes por descargas eléctricas y mantener el funcionamiento normal de los generadores móviles.
